Ursachen der Lichtbogenbildung

Lichtbogen ist ein Phänomen, das während der Entladung auftritt. Luft ist unter normalen Bedingungen ein guter Isolator, aber aufgrund von Temperaturanstieg oder anderen externen Faktoren kann sie bei Änderung ihrer chemischen und physikalischen Eigenschaften unter Spannung gesetzt werden Dirigent. Solange die Energie, die durch die Spannung an beiden Enden bereitgestellt wird, ausreicht, um den Wärmeverlust auszugleichen und die richtigen Temperaturbedingungen aufrechtzuerhalten, tritt der Lichtbogen weiterhin auf. Die spezifischen Gründe sind wie folgt:

Isolationsfehler: Dies ist hauptsächlich auf Materialfehler zurückzuführen. Die Isolierung der Schaltanlage mit langer Lebensdauer altert unter Einwirkung eines starken elektromagnetischen Feldes, das ebenfalls Isolationsschäden und Fehler verursachen kann.

Schlechter Stromführungskreis: Aufgrund des unzureichenden Querschnitts einiger Verbindungen, der losen Befestigungsschrauben, des schlechten Kontakts des Handwagenschranks, der Wärmeerzeugung bei hohem Stromfluss und des Feuers, was zu einer unzureichenden Kriechstrecke des Isolationsmaterials im Schrank führt und die Anforderungen einer verstärkten Isolierung nicht erfüllt Schmutzige Umgebung, Isolationsfehler bei feuchtem Wetter. Darüber hinaus aufgrund der Isolationszwischenphase, des relativen Erdbruchs usw.;

Ausländische Tiere: wie kleine Tiere (Schlangen und Ratten usw.), die in das Innere des Schaltschranks eindringen;

Menschliche Bedienungsfehler: wie falsches Intervall, Fehlbedienung, Nichterdung des Arbeitsbereichs, Nichtdurchführung einer elektrischen Inspektion des Arbeitsbereichs usw.;

Das Wartungspersonal ließ die Werkzeuge nach Abschluss der Arbeiten im Schaltschrank;

Ursachen des Systems oder Naturkatastrophen: wie erhöhte Systemkapazität, Änderungen der Erdungsmethoden, Eindringen von Blitzen, falsche Konfiguration des Schutzes und automatische Steuergeräte, die eine Überspannung der Systemresonanz verursachen usw.

Merkmale des UN-LSS-Lichtbogenschutzgeräts

Das Prinzip ist einfach: Durch die Erfassung von Bogenlicht in Kombination mit Überstromblockierung ist die Struktur einfach;

Schnelle und zuverlässige Aktion: Durch die Erkennung des Lichtbogensignals beträgt die Schutzaktionszeit des gesamten Satzes von Sammelschienen nur 5 bis 7 ms. Wenn das Prinzip des doppelten Kriteriums der Erkennung des Lichtbogensignals und der Überstromblockierung angewendet wird, kann die zuverlässige Aktion des Schutzes realisiert werden. Das gesamte System ist kontinuierlich selbstprüfend und vollständig garantiert Die Sicherheit und Zuverlässigkeit des gesamten Systems;

Fehlerort: Der Steuerteil kann den Ort des Lichtbogenauftrittspunkts anzeigen, was praktisch ist, um den Fehler schnell zu beheben und die Stromversorgung wiederherzustellen. Schutz vor Leistungsschalterausfall: Wenn der Hauptschalter den Betrieb verweigert, wird ein Auslösebefehl ausgegeben, um zum Leistungsschalter der ersten Ebene zu springen, um die Sicherheit des Schutzsystems zu verbessern.

Die Konfiguration ist flexibel und anpassbar.

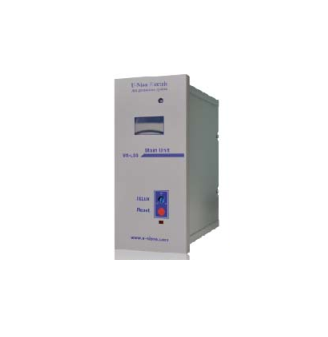

Hauptsteuergerät:

Modell: UN-LSS-MU

Spannung: 12VDC

Leistungsaufnahme: 6W

Eingang: 20 Glasfasersignaleingangsports, 4 Datensignalübertragungsports

Ausgang: 4 schnelle Auslösung Ausgang: 5A, 600Vp; 6 konventionelle Relaisauslösung Ausgang: 5A250VAC

Aktionszeit: 1ms

Betriebsumgebung: -25 ℃ - + 85 ℃

Installationsmethode: Eingebettete Fassadeninstallation

Die Hauptsteuereinheit ist die Kernkomponente des UN-Lichtbogenschutzsystems, einschließlich Stromerkennung und Schutz vor Leistungsschalterausfällen. Sie erkennt Kurzschlussstrom- und Aktionsinformationen vom Lichtbogensensor und verarbeitet und beurteilt die gesammelten Daten, um die Anforderungen der Auslösung zu erfüllen Wenn die Bedingungen erfüllt sind, wird ein Auslösebefehl ausgegeben, um den Fehler zu beheben. Zusätzlich liefert die Hauptsteuereinheit die Positionsalarminformationen des Lichtbogenfehlerpunkts basierend auf den Aktionsinformationen des Lichtbogensensors, die von der Hilfseinheit gesendet werden.

Lichtbogensonde:

Modell: UN-LS-CTE

Einbaulage: auf der Trennwand zwischen Schalter und Sammelschienenfach

Installationsöffnung: Φ8,1 mm

Der Lichtbogensensor für den Sammelschienenschutz, passive Entstörung, ist das Sensorelement, das erkennt, dass Lichtbogen im Sammelschienenraum des Schaltschranks installiert ist. Wenn ein Lichtbogenfehler auftritt, steigt die Lichtintensität stark an und der Lichtbogensensor überträgt das Lichtsignal schnell an die Hauptsteuereinheit.

Aktuelle Einheit:

Modell: UN-LSS-CU

Spannung: 12VDC

Leistungsaufnahme: 1W

Eingang: 1A, 2A und 5A; 1 Datensignalübertragungsport

Ausgang: 1 optischer Signalausgang, 1 Datensignalübertragungsport

Einstellbereich: 50% In-500% In

Betriebsumgebung: -25 ℃ - + 85 ℃

Installationsmethode: Die Schieneninstallation oder Schraubbefestigung der UN-Stromeinheit wird verwendet, um die Zuverlässigkeit der Auslöselogik des Lichtbogenschutzsystems unter verschiedenen Betriebsbedingungen sicherzustellen. Die aktuelle Einheit wird normalerweise im Steckdosenschrank installiert, und jeder Steckdosenschrank sollte mit einer aktuellen Einheit ausgestattet sein. Die aktuelle Einstellung kann über das Potentiometer auf dem Bedienfeld eingestellt werden.

Bogeneinheit:

Modell: UN-LSS-AU

Spannung: 12VDC

Leistungsaufnahme: 1W

Eingang: 10 optische Signaleingangsports, 1 Datensignalübertragungsport, 1 Auslösesignaleingang für Glasfaser

Ausgang: 1 optischer Signalausgang, 1 Datensignalübertragungsport

Einstellbereich: 10KLux-50KLux

Betriebsumgebung: -25 ℃ - + 85 ℃

Installationsmethode: Schienenmontage oder Schraubbefestigung

Wenn der Lichtbogenmessanschluss der Hauptsteuereinheit nicht ausreicht oder wenn Sie mehr Auslöselogik einstellen möchten, müssen Sie eine UN-Lichtbogeneinheit hinzufügen.
